のぎけす屋Toybox keyboard (beta版)
- Physical (direct)beta版(トラックパッドICはんだ済み)Ships within 14 daysOut of Stock11,500 JPY
- Physical (direct)beta版Ships within 14 daysOut of Stock10,000 JPY

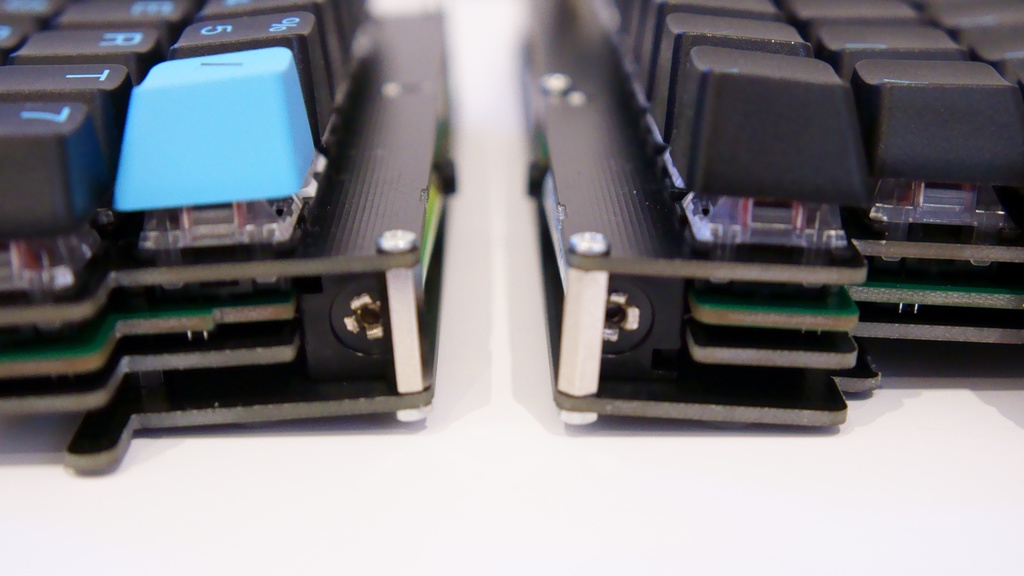

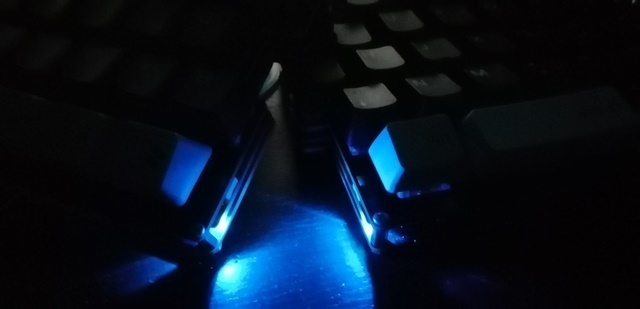

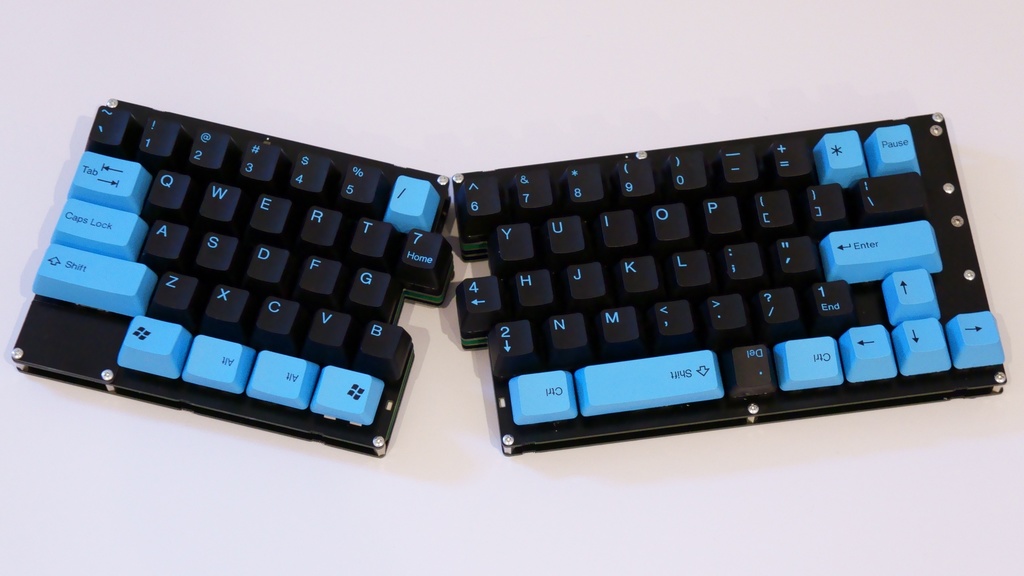

*はんだ付けが必要な自作キーボードキットです *Beta版ということをご理解いただいた上での購入をお願いします。 Toybox keyboardはトラックパッドを搭載可能な分割型65%キーボードキットです。"6", "Y", "G", "B"にあたるキーは左右で重複しています。 BLE Micro Pro用に単4電池左右それぞれ2本ずつ搭載できます。また、接続状態確認用の青色LEDが1つずつ付いています。 トラックパッドの代わりにスイッチを搭載してつかうこともできます https://github.com/sekigon-gonnoc/ToyboxKeyboard-doc
キット内容品
- トッププレートセット x1 - 実装基板セット x1 - ボトムプレートセット x1 - Pro Microカバー x1 - M2x13スペーサー x9 - M2x7スペーサー x14 - M2x4.5スペーサー x4 - M2x3.5スペーサー x4 - M2x5バインドネジ x22 - M2x3なべ小ねじ x9 - M2ナット x15 - 単4x1 電池ボックス x4 - タクトスイッチ x2 - スライドスイッチ x2 - TRRSジャック x2 - ゴム足 x10 - レベル変換基板 x1 - 2.54mmピッチピンヘッダ x1 - ハーフピッチピンヘッダ x1 - トラックパッド基板 x1 - トラックパッド用IC x1 - 積層セラミックコンデンサ x1
キット以外に必要なもの
- MX互換スイッチ x65~70 - MX用ソケット x65~70 - MX用キーキャップ x65~70 (作例ではtai-haoの104キーのキーキャップを使用しています) - 2Uスタビライザ x3 - Pro Micro x1 または BLE Micro Pro x1~2 - コンスルー (使用するコントローラに合わせた数、12ピン可) - アルカリまたはNi-MH単4電池 x2~4
